ČELNÍ NAKLADAČE
ZQ série

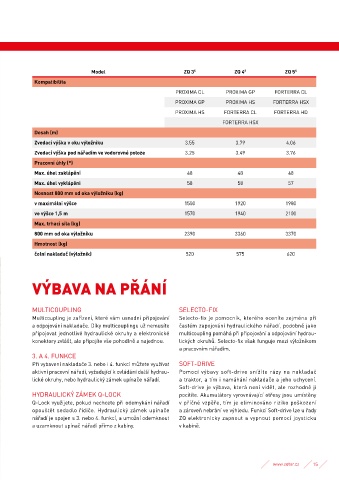

PEVNÝ RÁM NAKLADAČE A UPÍNACÍ POUZDRA ZJEDNODUŠENÝ UKAZATEL POLOHY Model ZQ 3 S ZQ 4 S ZQ 5 S
Robustní rám a zakřivený tvar upínacího pouzdra poskytují Kompaktní ukazatel polohy nevyčnívá ven, čímž se eliminuje Kompatibilita
nakladačům ZQ vynikající torzní tuhost a stabilitu. riziko poškození. Lze lehce namontovat a nastavit na tři různé
polohy pro různé typy nářadí, čímž zajišťuje přesný úhel náklonu PROXIMA CL PROXIMA GP FORTERRA CL
LOCK & GO nářadí k rovině podložky. PROXIMA GP PROXIMA HS FORTERRA HSX
Nová generace nakladačů je vybavena mechanismem, který PROXIMA HS FORTERRA CL FORTERRA HD
výrazně usnadňuje připojení a odpojení čelního nakladače od AUTOMATICKÉ UZAMČENÍ NÁŘADÍ
traktoru. Po připojení hydraulických okruhů stačí jednoduše Uzamykání nářadí je u nakladačů ZETOR SYSTEM automa- FORTERRA HSX
najet na výložník, který se automaticky připojí a uzamkne. tické a díky tomu i bezpečné. Prémiová řada ZQ je vybavena Dosah (m)
dvěma pákami pro odemčení, z níž jedna slouží také jako
MAZNÉ BODY mechanický indikátor uzamčení nářadí. Zvedací výška v oku výložníku 3.55 3.79 4.06
Pro snadný přístup jsou všechny mazné body umístěny na Zvedací výška pod nářadím ve vodorovné poloze 3.25 3.49 3.76
vnější straně nakladače a jsou chráněny plastovými kryty. SELF -LEVELLING
Nebude tak už docházet k ušpinění kapoty a oken traktoru od Všechny nakladače série ZQ jsou vybaveny mechanickým vy- Pracovní úhly (°)
mastnoty při mytí. rovnávacím systémem, který zajistí, že při zvedání výložníku Max. úhel zaklápění 48 48 48
je nářadí stále v rovnoběžné poloze s podložkou. Max. úhel vyklápění 58 58 57
PŘÍČNÁ VZPĚRA
Válcovitá příčná vzpěra s kvalitními sváry také zvyšuje tuhost HYDRAULICKÉ VÁLCE Nosnost 800 mm od oka výložniku (kg)
a životnost výložníku. Pro výrobu nakladačů ZQ byly použity osvědčené a odolné v maximální výšce 1550 1920 1980
válce s optimalizovaným průtokem oleje, což sníží ztráty tlaku
a s tím spojené generování nežádoucího tepla. Díky tomuto ve výšce 1,5 m 1570 1940 2100
řešení se maximálně využije i Soft -drive efekt. Max. trhací síla (kg)
800 mm od oka výložníku 2390 3360 3370
Hmotnost (kg)
čelní nakladač (výložník) 520 575 620
8 VÝBAVA NA PŘÁNÍ
MULTICOUPLING SELECTO -FIX
Multicoupling je zařízení, které vám usnadní připojování Selecto -fix je pomocník, kterého oceníte zejména při
a odpojování nakladače. Díky multicouplingu už nemusíte častém zapojování hydraulického nářadí, podobně jako
připojovat jednotlivé hydraulické okruhy a elektronické multicoupling pomáhá při připojování a odpojování hydrau-
konektory zvlášť, ale připojíte vše pohodlně a najednou. lických okruhů. Selecto -fix však funguje mezi výložníkem
a pracovním nářadím.
3. A 4. FUNKCE
Při vybavení nakladače 3. nebo i 4. funkcí můžete využívat SOFT -DRIVE
aktivní pracovní nářadí, vyžadující k ovládání další hydrau- Pomocí výbavy soft -drive snížíte rázy na nakladač
lické okruhy, nebo hydraulický zámek upínače nářadí. a traktor, a tím i namáhání nakladače a jeho uchycení.
Soft -drive je výbava, která není vidět, ale rozhodně ji
HYDRAULICKÝ ZÁMEK Q-LOCK pocítíte. Akumulátory vyrovnávající otřesy jsou umístěny
Q -Lock využijete, pokud nechcete při odemykání nářadí v příčné vzpěře, tím je eliminováno riziko poškození
opouštět sedadlo řidiče. Hydraulický zámek upínače a zároveň nebrání ve výhledu. Funkci Soft -drive lze u řady
nářadí je spojen s 3. nebo 4. funkcí, a umožní odemknout ZQ elektronicky zapnout a vypnout pomocí joysticku
a uzamknout upínač nářadí přímo z kabiny. v kabině.
